Форсунка модели 267-03

Форсунка модели 267-03 - закрытого типа, с многодырчатым распылителем мод. 511.1112110 и гидравлическим управлением подъема иглы.

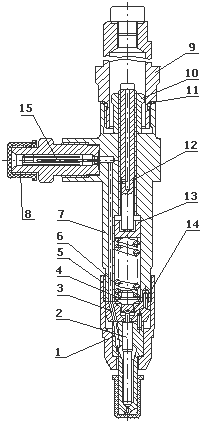

Все детали форсунки собраны в корпусе 7. К нижнему торцу корпуса форсунки гайкой 5 присоединяются проставка 3 и распылитель. Взаимное расположение корпуса форсунки, проставки и распылителя определяется штифтами, запрессованными в проставке. Внутри корпуса 1 распылителя находится запорная игла 2. Корпус и игла составляют прецизионную пару. Распылитель имеет пять распыливающих отверстий. Усилие затяжки пружины 6 (давление начала впрыскивания) регулируется винтом 12, ввернутым в корпус форсунки. Винт фиксируется гайкой 10.
Топливо подводится к форсунке через штуцер 8 ввернутый в корпус форсунки. В штуцер запрессован стержень щелевого фильтра 15. Топливо, просочившееся через зазор между иглой и корпусом распылителя, отводится из форсунки через полость пружины и отверстия в регулировочном винте и колпачке 9 в дренаж.

Форсунка устанавливается в латунный стакан головки цилиндров. Под торец гайки распылителя устанавливается гофрированная медная шайба для уплотнения от прорыва газов.
