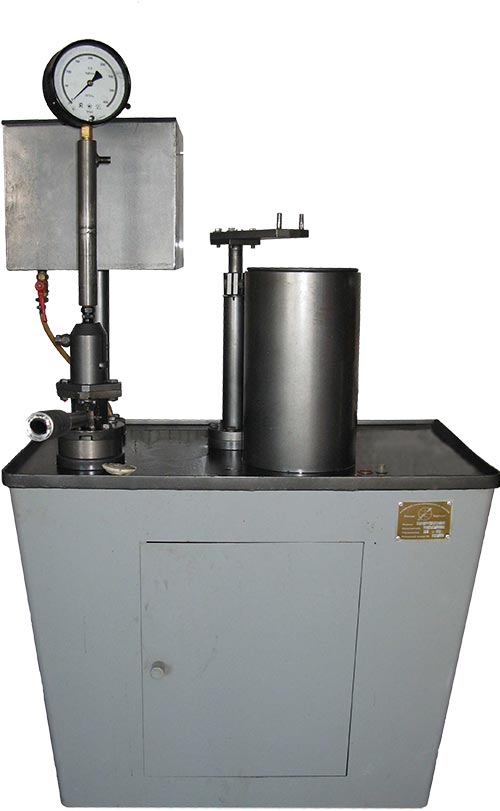

Стационарный стенд СП2413 для проверки и регулировки форсунок производства ОАО "АЗПИ"

Стенд для проверки и регулировки форсунок

       Применение:
Стенд для проведения испытаний форсунок. Позволяет выполнить тесты на: герметичность по запирающему конусу; качество распыла; гидравлическую плотность и регулирование давления начала впрыскивания.
       Конструкция:
   Стенд для проведения испытаний форсунок состоит из:
   Стола сварной конструкции, который служит для монтажа оборудования и всей контрольно-измерительной аппаратуры.
   Для удобства обслуживания стол имеет две съемные дверки. С правой стороны стола находится электрониша для монтажа электрооборудования.
   На крыше стола смонтирована стойка с приспособлениями для установки испытуемых форсунок. Зажим форсунки к штуцеру происходит при помощи призмы с маховиком.
   Топливо от гидростанции через фильтры подается к насосу высокого давления и к аккумулятору. Насос высокого давления плунжерный односекционный, ручной.
   От насоса высокого давления топливо через аккумулятор поступае к испытуемой форсунке.
   Аккумулятор предназначен для сглаживания пульсаций давления, создаваемых насосом. Контроль за давлением в системе высокого давления с помошью манометра.
   В процессе испытания распыленное топливо попадает в улавливающий бак, где оно частично осаждается, а воздух, загрязненный парами топлива через патрубок выходит из стенда.
